3D列印應用案例

Markforged 3D列印純銅“電極切割”A286不銹鋼*SUH660*

2022-04-15

什麼是放電加工EDM？

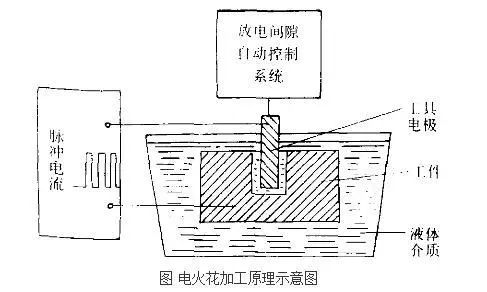

放電加工是特殊加工技術的一種，廣泛應用在模具製造、機械加工行業。放電加工可以用來加工傳統切削方法和難以加工的超硬材料和複雜形狀的零件，通常用於加工導電的材料，可以在諸如鈦合金、工具鋼、碳鋼和硬質合金等難加工材料上加工複雜的凹模或者輪廓。利用沉浸在電解液中的兩極間脈衝放電時產生的電蝕作用蝕除導電材料的特殊加工方法。我們都有這樣的生活經驗，電器開關在經過一段時間的使用之後，往往會出現觸點部分的表面被電火花電蝕得粗糙不平的現象，這就是電火花電蝕現象。電火花加工就是利用這一原理，具體如圖《電火花加工原理示意圖》所示，在一定介質中，通過工具電極和零件電極之間的脈衝放電的電蝕作用，對零件進行加工的方法。實現這一加工的基本方式是這樣的：把工具電極和零件全部浸在工作介質（電解液）中，在兩極間產生多次火花放電，透過自動化進給系統地控制零件的蝕除量，最後就可使零件達到一定的尺寸和粗糙度要求。本篇的應用分享是透過無切削放電加工電極放電在電解液中進行切割加工的方式。



無切削放電加工電極特點



  • 可以製作一體化電極
    ·不產生毛刺：用銅不需要必要的去毛刺工作
    ·因為不切削，所以不會產生切削屑，避免誤差意外
    ·即使是細小的細節也不易變形
    ·不易遇熱變形
    ·放電表面粗糙度及表面精度相較其它線切割技術有所提高
    ·比切削更容易加工出尖邊



使用 Markforged 銅是更好的選擇



你肯定會有這個疑問：我用傳統工藝不好嗎，為什麼這裡要用Markforged的銅加工技術？TITAN的工程師擁有世界頂尖的切割機，數控，磨床，3D列印機等等，為什麼偏偏這裡用金屬3D列印？？在影片中工程師也給出了答覆…的確，在通常情况下（即沒有3D列印的情况下）最直接的加工銅電極的方式是通過CNC加工，可是由於放電加工的特點，很多時候設計的電極形態並非常規幾何形狀，且需要切割的部分較多，產生浪費。更重要的是在CNC的過程中，工程師的技能和經驗的介入是必須的，在整個CAM到切削的過程中，工程師與作業員需要“嚴陣以待”不能離開工作，使得整體成本大大提高，這不僅僅是國外工廠的痛苦，在國內很多工廠也面臨著招工難，老齡化的趨勢。最後就是銅材料本身，是一種軟性的金屬材料，對作業員的經驗要求更為苛刻。



Markforged Metal X方案是一個接近自動化的工作流程，24小時不間斷為工廠提供零件，不需要人員“陪護”，全材料有6種不同金屬材料可以列印，2分鐘更換材料步驟。是一個可以幫助工廠在柔性製造，靈活性管理方面助力的製造方案。在影片裡金屬3D列印的意義表現在，自動化的生產工藝，一插即用的工具製造優勢，以及減少依賴技術人員技能的未來希望。大型CNC製造的生產工廠或許都需要一台Metal X幫助一些突發、型異的工具製造、最終製造和原型製造應用。



關於Markforged

Markforged(紐約證券交易所代碼:MKFG)正在重新構想人類如何通過領導技術驅動的製造業轉型，為全世界的企業和社會提供解決方案。Markforged的Digital Forge平台將迅速的軟體開發力量和速度導入工業製造，將硬體、軟體和材料結合起來，在需求點解決供應鏈問題。世界各地的工程師、設計師和製造專業人士都在使用Markforged金屬和複合列印機來提供模具、夾具、功能原型和高價值的最終用途生產零件。Markforged公司的總部設在馬薩諸塞州的沃特敦。該公司在全球擁有350多名員工，負責設計產品。想了解更多信息，請聯繫實威國際swtc.com。

聯絡我們: https://swtc.com/zh-tw/about/contact
