傑出設計都出自於草圖繪製，如果可以快速完成草圖，對後面的討論和研發流程都有很大的幫助，來看看SOLIDWORKS產品經理Dan McGinn根據自己長期的使用經驗，加上在結構設計、機械設計和機器人開發上的專業，大力認真推薦他心目中，使用3DEXPERIENCE在草圖繪製時最好用的5個功能!

第5名 Visualize

這是一個有趣的功能，因為可以完全建立你需要的圖形、現實的材料和氛圍環境，在產品還沒有進入最終設計階段時，就完成絕對真實的擬真渲染，可以直接與你的同事或客戶分享你對最終產品的設計理念。

(Visualize輕鬆實現最終產品的視覺化，並通過逼真的材料和外觀設置探索不同的設計可能性。)

第4名 3D Structure Creator

這些工具讓你能夠輕鬆地添加板材、桁架和端蓋。假設你想在你的結構構件上添加一個端蓋或桁架，你可以點擊結構件，軟體將自動把它定位在結構件的末端。能夠確定放置的位置是準確的。

如果你想添加一個端蓋來封閉結構件，這也會很方便。只需選擇一個結構件，在一端放置一個端蓋。或者，如果你想添加桁架來加強相交的結構件，你可以選擇兩個相交的結構件來建立一個桁架。

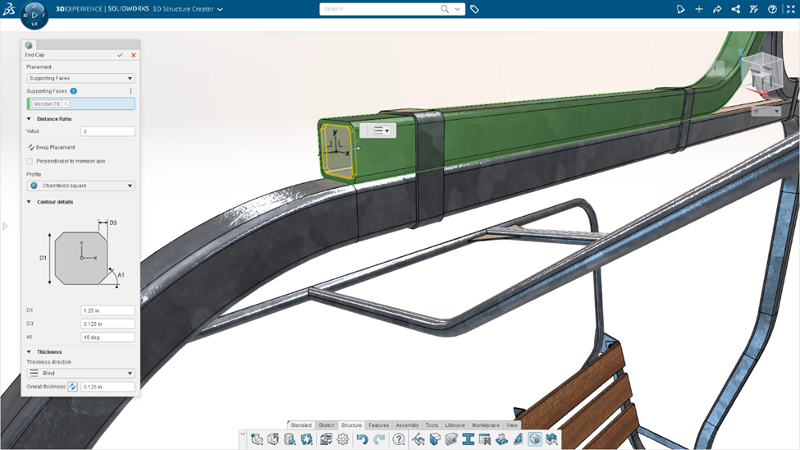

(3D Structure Creator具有自動化工具，因此你可以快速添加端蓋、桁架和板材。)

第3名 Structure Section Manager

透過使用Structure Section Manager在普通剖面形狀或用戶定義的2D草圖的基礎上建立自訂結構剖面，設計出獨特的結構。您可以建立一個2D草圖，然後以此為基礎，以任何一種不同的建立方法來建立結構構件，如基於點或基於線的結構件或交叉結構件。

下圖顯示了一個你可能為擠壓鋁型材建立自訂輪廓的例子。例如，我可以從側面使用自訂型材來建立金屬鈑箱在工作台上方的架子。

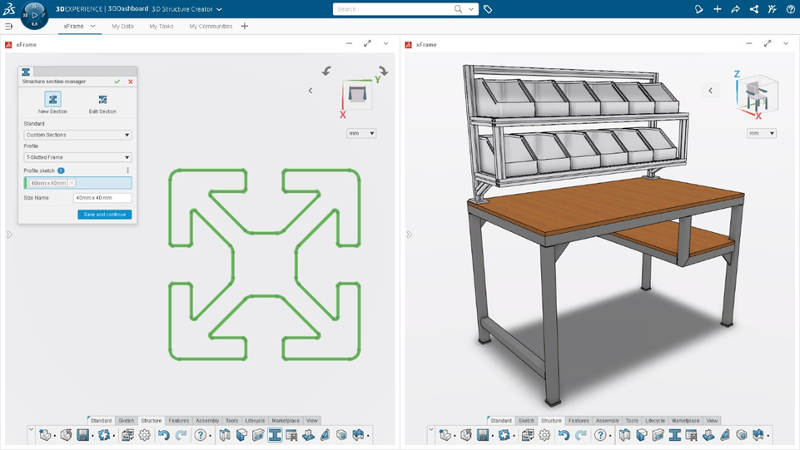

(Structure Section Manager説明你建立結構的草圖或輪廓，你可以選擇這些線條，它將自動建立幾何圖形。)

第2名 Design Assistant Selection Helper

利用機器學習演算法，將您的結構設計專案生產力提高到一個全新的水準，這個演算法包含在Structure Section Manager的Design Assistant Selection功能中。他使用機器學習和人工智慧（AI）能力來提供選擇的想法。例如，當你挑選邊緣或草圖實體作為結構成員的參考時，它將提供建議。

比方說，我正在建立一個像下圖中的滑雪吊椅的椅背，我需要三個椅背靠板，我會選擇第一個草圖，選擇助手會自動選擇其他草圖，在這種情況下，這就為椅背建立了另外兩個靠板。

(Design Assistant Selection Helper使用人工智慧和機器學習，並提供額外選擇的建議。)

第1名 Design Assistant Mate Helper

3D Structure Creator 以及xFrame應用程式有很多超棒的功能，但對我來說，Mate Helper是榜首。像設計選擇助理功能一樣，Design Assistant Mate Helper功能利用了機器學習和人工智慧(AI)能力。要啟動Mate Helper，在組合件中選擇一個你想複製到設計中其他位置的零件，Mate Helper將識別你可能需要該零件的類似位置。這對於在你的設計中添加結合件來說效果特別好。

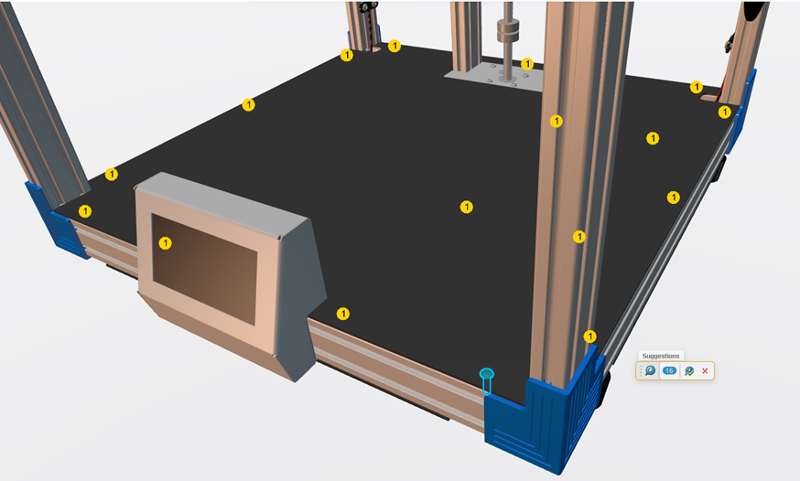

在下圖中，我有一台3D印表機，需要添加我的結合件，將底板固定在結構件上，這些結構件構成了3D印表機的底部。有了Mate Helper，一旦我有了第一個結合件/螺栓，我只需要點擊它來啟動Mate Helper。然後，Mate Helper將確定元件中我需要這些螺栓的其他位置。圖片中的黃色圓圈表示我需要相同螺栓的位置，它將自動把這些螺栓放在組合件中。
