SIMSCAN便携式3D掃描技術解決方案

2021-04-09

  SCANTECH（思看科技）是全球最早研發生產掌上型三維視覺測量產品的高科技型企業之一，憑藉雄厚的技術實力與世界多家知名企業建立戰略合作，並與歐洲多家光學計量企業建立聯合研發中心或共同開發計畫。SCANTECH的產品輻射50多個國家和地區，服務企業5000家以上，經銷商及國際化的銷售與技術支援團隊遍佈全球，為波音、NASA、COMAC、寶馬、大眾、通用、蘋果、華為、西門子、JCB、三一重工等知名企業及研究機構提供行業前沿的三維測量技術解決方案。

  公司成立至今發展迅速，在研發、管理等方面持續投入，吸納眾多國際化人才。研發人員約占公司總人數的50%，其中碩博比例高達80%，研發出一系列擁有自主智慧財產權的3D數位化檢測系統。產品線覆蓋面向工業計量的線上自動化檢測、離線檢測和面向消費級領域的手持彩色三維掃描器，廣泛應用於航空航太、汽車/軌道交通、機械製造、醫療康復、影視數位藝術、教學科研、文化遺產保護、3D列印、VR/AR等領域，幫助企業實現品質、效率最優解，開拓更廣的三維數位化領域。



產品介紹
概述

  SIMSCAN是迄今為止市面上獨有的僅手掌大小的三維掃描器，在結構形態上突破了傳統所桎，是三維鐳射計量行業的革新之舉。
SIMSCAN輕巧便攜，不受工作環境束縛，無論是在狹小空間中，還是面對龐然大物，都能隨時隨地展開3D測量。計量級測量精度，讓每一個細節之處都無所遁形，超高測量速度，高效完成產品三維建模。全金屬外殼，堅固耐用，酷簡美學設計，輕盈強大。



工作原理

  1. 儀器上的兩組相機可以分別獲得投影到被掃描物件上的鐳射，該鐳射隨物件形狀發生變形，由於這兩組相機事先經過準確標定，就可以通過計算獲得鐳射線所投影的線狀三維資訊；
  2. 儀器根據固定在被檢測物體表面的視覺標記點來確定掃描器在掃描過程中的空間位置，這些空間位置被用於空間位置轉換；
  3. 利用第1步獲得的線狀三維資訊和第2步的掃描器空間相對位置，當掃描器移動時，不斷獲取鐳射所經過位置的三維資訊，從而形成連續的三維資料。

產品特點

  • 小中見大 運之掌上：淨重570g，尺寸203 mm × 80 mm × 44 mm，打破了結構與體積的次元壁，單手掌控，暢掃世界。
  • 不囿方寸 輕裝上陣：無論是面對狹小空間還是龐然大物，SIMSCAN都能擺脫場景受限的束縛，便攜靈活，隨時隨地展開3D測量。
  • 精細於微 無所遁形：精細掃描和深孔掃描模式，不錯過任何複雜表面及不可觸達之處，020 mm精度讓細節無所遁形。
  • 極致測量 一順到底：22束藍色交叉鐳射線，2,020,000次測量/秒，410 mm × 400 mm掃描面幅，演繹無比順暢高效的三維數位化之旅。
  • 強悍配置 硬核出擊：革命性開創全金屬外殼結構，精密防護，航空航太級應用材質，超乎想像的堅固耐用。
  • 美學工藝 賦予設計現代感：極具張力的美學風格，人體工學現代感設計。弧度貼合掌心，握感舒適，是美學與功能的完美融合。

產品參數

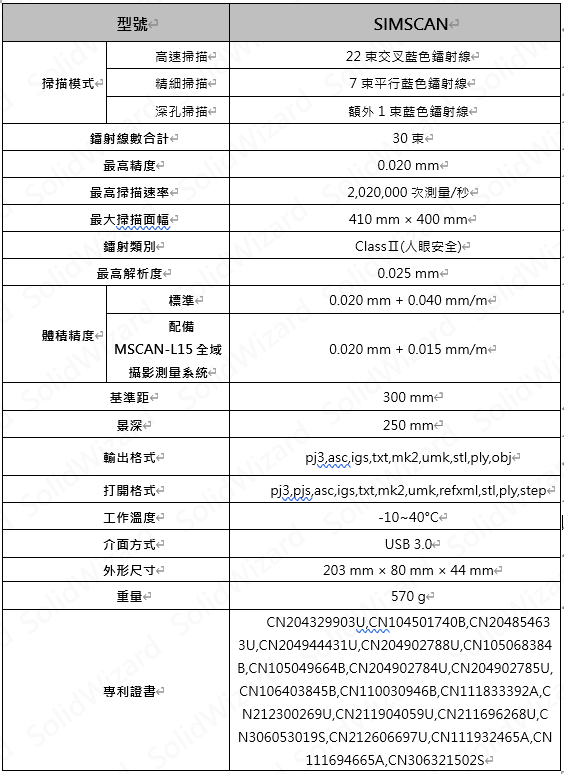

SIMSCAN複合式三維掃描器其技術參數如下表所示：

行業應用
SIMSCAN可擕式三維掃描器可在如下各個行業應用：

  • 汽車製造
  • 航空航太船舶
  • 風電水電
  • 模具製造
  • 鑄件檢驗
  • 工程機械
  • 設計檢驗
  • 建築文物雕塑
  • 高校及研究院

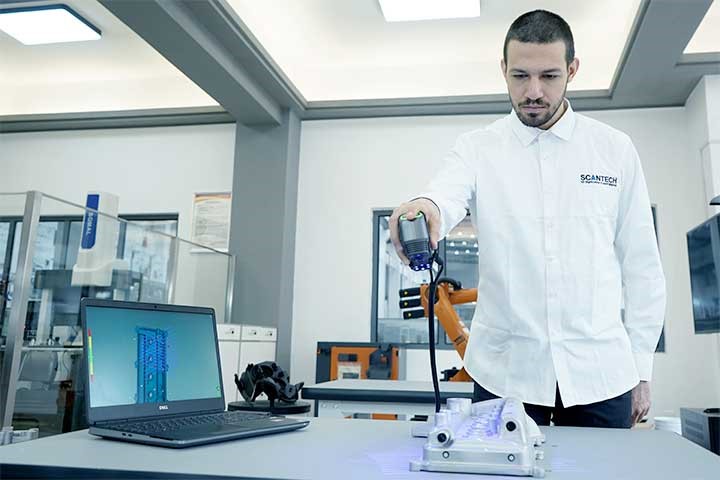

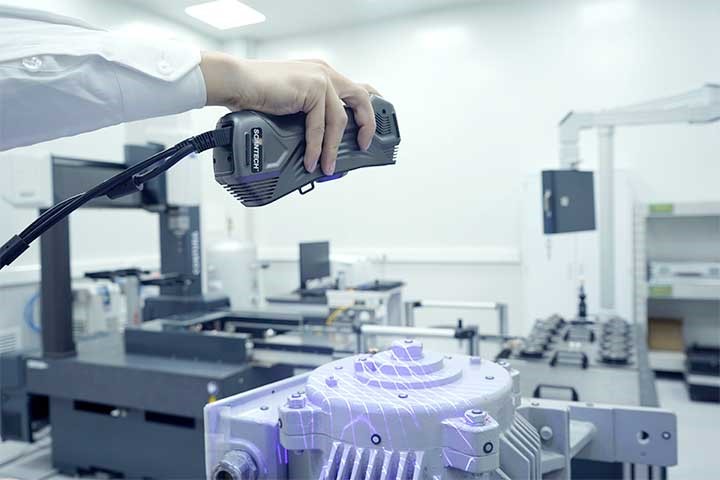

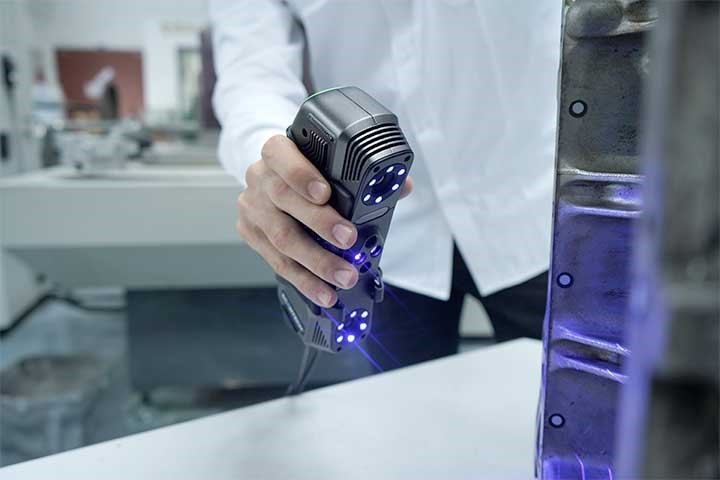

 應用圖片
