什麼是 2D CAD？完整入門指南與應用解析

2025-09-02

2D CAD 的定義

2D CAD（2D 電腦輔助設計）是一種專業的數位設計技術，透過專用軟體建立高度精確的2D圖面與技術插圖。此技術的核心價值在於以電腦化流程取代傳統手工繪製藍圖，不僅消除了人工作業中常見的誤差，也大幅提升設計資料的可重複性與標準化程度。

相較於手工繪圖，2D CAD 提供了更高的精度與一致性，使得設計師、工程師與建築師能在更短時間內完成複雜圖面。同時，數位化的工作流程使圖面可隨時進行修改與版本管理，促進跨部門與跨地區的即時協作，有效縮短產品開發週期並降低整體營運成本。

在各種產業應用中，2D CAD 已成為基礎且不可或缺的工具。從機械製造、建築工程到電氣配置與基礎設計規劃，皆可透過 2D CAD 快速建立標準化圖面，並作為後續 3D 設計、模擬或製造的可靠數位基礎。其簡潔而高效的特性，使 2D CAD 即便在 3D 建模廣泛應用的今日，仍在專案初期發想、工程圖繪製與技術文件產出等領域保持關鍵地位。

2D CAD 的演進

2D CAD 的發展始於 20 世紀末，最初作為手工製圖的數位替代方案而誕生，目的在滿足工程、建築及設計產業日益增加的複雜度與需求。隨著軟體技術的進步，2D CAD 逐漸變得更直觀，不僅能提供精細的細節設計，也讓設計更新更快速，並促進專案中的無縫協作。

即使 3D CAD 軟體已逐漸普及，2D CAD 依然因其簡潔與高效，在技術圖面、電路圖及配置圖等應用中佔有不可取代的重要地位。

2D CAD 軟體的主要功能

現代 2D CAD 軟體具備多樣化功能，既能簡化製圖作業，又能保持高精度。其核心功能包含：

  1. 製圖工具：建立、修改與標註幾何圖形，如線段、圓形、弧線及其他向量元素。
  2. 圖層管理：將圖面組織於不同圖層中，便於釐清與分割複雜設計。
  3. 標註工具：在圖面中輸入精確尺寸，確保符合技術標準。
  4. 圖塊庫：重複使用常見設計元件，提升一致性並節省時間。
  5. 檔案相容性：支援 DWG、DXF 等標準格式，方便協作與資料交換。

這些功能使 2D CAD 成為工程師、建築師與設計師的多用途工具。

使用 2D CAD 的優勢

導入 2D 製圖軟體能帶來多項顯著效益：

  1. 更高的精確度：數位製圖可避免手工誤差，確保技術圖面與配置的準確性。
  2. 效率提升：透過自動化功能（如物件捕捉、可重複使用的圖塊、快速編輯）大幅縮短時間。
  3. 協作便利：易於分享與共同修改，促進跨部門團隊合作。
  4. 具成本效益：相較部分 3D CAD 解決方案更為經濟，且對不需要3D建模的專案同樣有效。
  5. 應用廣泛：涵蓋機械製圖、建築設計、電氣配置與藍圖繪製等多種領域。

如何選擇合適的 2D CAD 軟體

在挑選軟體時，應重點考量以下面向：

  1. 使用介面：是否易於初學者上手，同時兼具進階功能。
  2. 功能需求：是否符合產業特性，例如向量製圖、標註能力與檔案格式相容性。
  3. 價格方案：可比較訂閱制或永久授權，以符合預算。
  4. 硬體相容性：確保能與現有電腦與作業系統搭配運行。
  5. 學習與支援：是否提供完整教學資源、可靠的客戶服務與活躍的使用者社群。

製圖最佳實務

若要最大化 2D CAD 的效率與品質，可遵循以下建議：

  1. 利用圖層管理：將不同元素分配到圖層，增進清晰度與可控性。
  2. 加強模板與圖塊應用：重複使用常見元素以節省時間。
  3. 保持圖面整潔：定期刪除不必要元素並處理重疊線條。
  4. 標準化風格：使用一致的字型、標註樣式與單位，確保專業性。
  5. 持續學習：關注軟體更新與新技術，善用新功能。

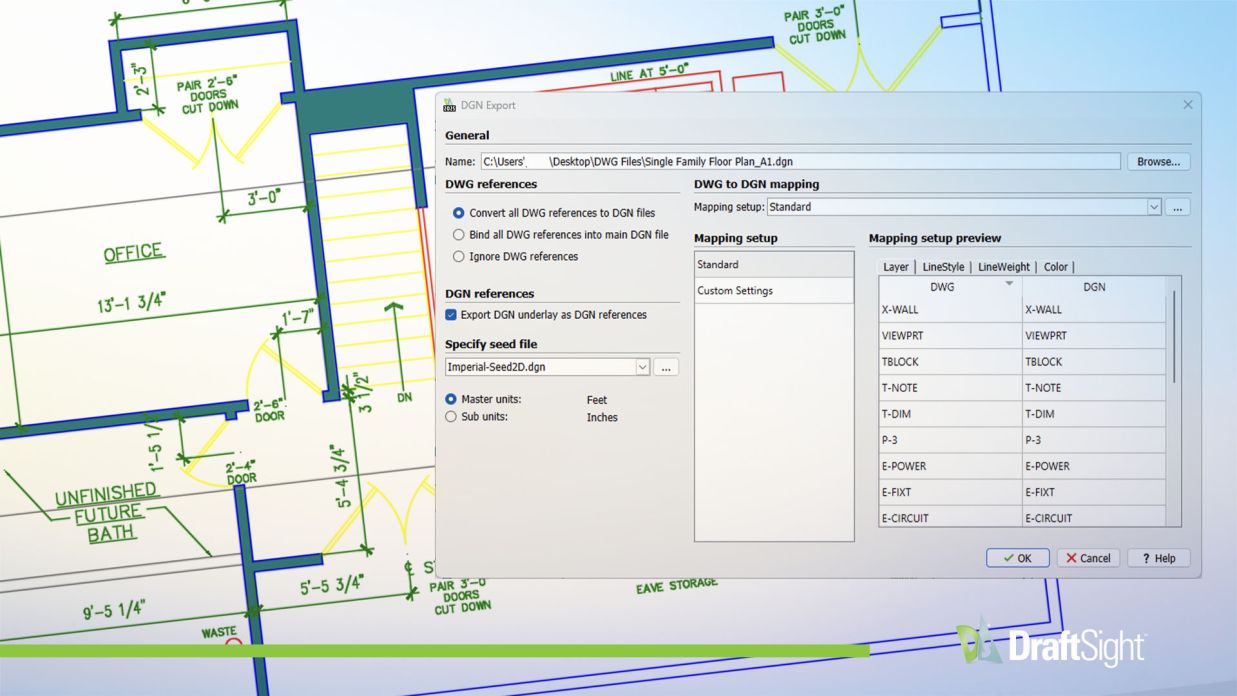

DraftSight 2D CAD 解決方案

在眾多 2D CAD 軟體中，DraftSight 是一個兼具專業性與實用性的選擇。它支援完整的 DWG/DXF 檔案相容性，能讓使用者輕鬆延續既有工作流程，而不必擔心轉檔問題。其操作介面直覺，既適合初學者快速上手，也能滿足專業工程師的進階需求。此外，DraftSight 提供多種授權模式（包含永久授權與訂閱制），讓個人或企業能依照實際需求彈性選擇。再加上廣泛的學習資源與使用者社群，DraftSight 不只是工具，更是協助團隊提升效率與協作的完整解決方案。

2D CAD 依然是現代設計與製圖流程中不可或缺的工具。憑藉其功能多樣、靈活度高且操作簡單的特性，特別適用於建築、工程與施工等需要高度精確與效率的產業。雖然 3D 建模逐漸普及，但 2D CAD 在平面圖面、技術細節與示意圖方面的價值依然不可取代。隨著技術進步，2D CAD軟體將持續優化，並在設計領域扮演關鍵角色。
